| 技術指標 | 說 明 | |||
| 裝置功能 |
1.用于各種有機物質的精制分離，裝置有兩個塔，一個為無側口的玻璃塔體，另一個為有五個側口的玻璃塔體，配有擺錘式的回流塔頭，既可以實現連續操作，又可以進行間歇操作，既可采用分相回流，又可采用混相回流。 2.可實現反應精餾、萃取精餾、普通常減壓精餾等操作。 3.裝置能完成不同回流比操作，考察回流比對產物分布、分離效率的影響。 |
|||
| 主要配置 | 玻璃精餾塔、預熱器、電加熱器、流量計、溫度傳感器、溫度儀表、不銹鋼支架、不銹鋼控制柜。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br />
液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
| 技術參數 |
1、雙玻璃填料塔，塔體直徑φ20mm，塔1：高1400mm，塔2：高1200mm。不銹鋼φ2×2mmθ網環填料，塔體外壁二段透明導電膜加熱保溫（手動控制）塔釜容積500ml。雙塔可獨立操作。 2、雙預熱器與控溫系統，溫度與塔頂回流自控，塔頂、塔釜測溫獨立數字顯示。 3、塔1：五側口，塔2：無側口，塔體外壁2段導電膜加熱保溫（手動控制），塔1和塔2均有溫度與回流自控，塔1和塔2的塔頭為蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。 4、蠕動泵2臺，外控功能：轉速控制，方向控制，啟停控制。轉速范圍：0.1-100rpm。轉速分辨率：0.1rpm。流量范圍: 0.07-380ml/min。 5、250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍2.5～25ml/min ，數量2套。 6、真空系統：含真空泵、緩沖罐，閥門、壓力計等。 7、宇電AI518溫度控制儀，宇電AI704M溫度巡檢儀。 8、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。 9、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 10、外形尺寸：1500×600×2200mm（長×寬×高），拋光不銹鋼框架，帶剎車輪。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀 | 回流比控制顯示儀 | |
| 精餾1塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| 精餾1塔節 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 精餾1塔頂 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 精餾2塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| 精餾2塔節溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 精餾2塔頂溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |

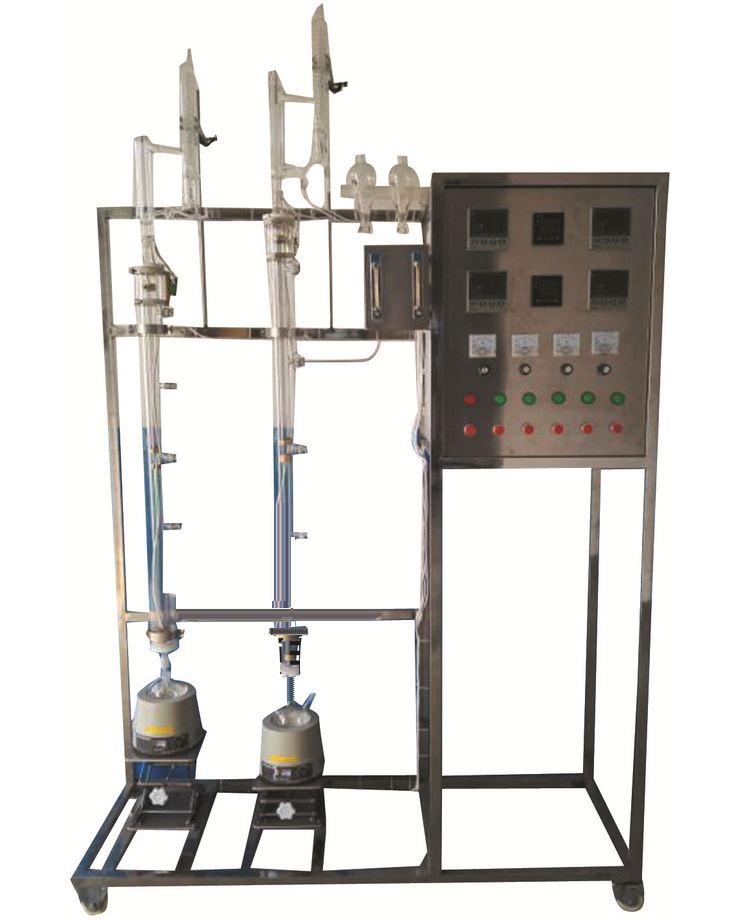

| 數字型多功能精餾實驗裝置 | ||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀，精度：0.5%FS | 回流比控制顯示儀 | |
| 精餾1塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 精餾1塔節 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 精餾1塔頂 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 精餾2塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 精餾2塔節溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 精餾2塔頂溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | |||
友情提示：
1、設備驗收：各采購單位收貨時請檢查多功能精餾實驗裝置的貨品外觀，核實多功能精餾實驗裝置的數量及配件，拒收處于受損狀態的多功能精餾實驗裝置；
2、設備質保：茂育將為各采購單位提供多功能精餾實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對多功能精餾實驗裝置的免費維修，超出條件承諾時提供對多功能精餾實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>多功能精餾實驗裝置選型錯誤或多功能精餾實驗裝置購買數量錯誤，造成多功能精餾實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對多功能精餾實驗裝置的發貨期為參考值，如您需要了解多功能精餾實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對多功能精餾實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關多功能精餾實驗裝置的技術咨詢。
