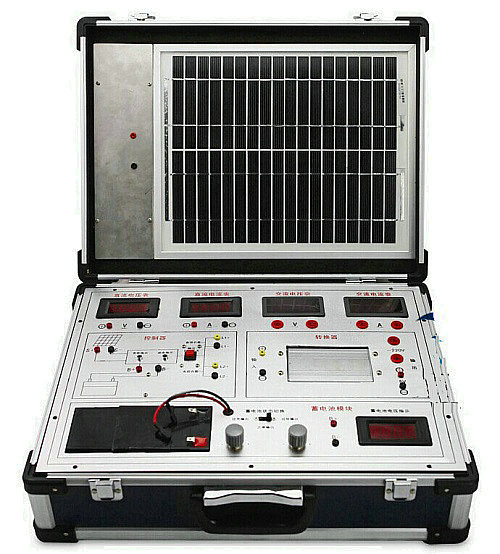

MY-PV01 太陽能光電教學實驗箱

太陽能光電教學實驗箱-主要是職高、大學、研究生、以太陽能光伏發電原理為主課題的研究和培訓實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
太陽能教學實驗箱是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
二、實驗箱功能：
實驗箱是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
三、技術參數：

1、太陽能電池組件：
1）Pm 10W
2）Vmp 18.0V
3）Imp 0.56A
4）Voc 22.30
5）Isc 0.60A
2、蓄電池容量：12V/7AH
3、太陽能控制器：
1）額定輸出電壓、電流：12V/2A;
2）蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V
3）蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V
4）兩種輸出模式：普通開/關模式、光控開/關模式
4、逆變器：
1）額定輸入電壓：10~15V
2）額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V
3）輸出波形：正弦波
4）額定輸出功率：150W
5）低壓關斷：9V~10V
6）過壓關斷：14.5~15.5
7）溫度保護：≥65℃
8）轉換效率：>90%
9）保護功能：過載、過壓、短路、低壓、高溫、反接
5、輸入電壓：AC220V/50Hz
6、工作環境：0℃~40℃，≤85%RH
7、外形尺寸：46×35 ×16cm
8、重量：約9.5KG
四、實驗內容：
1、太陽能電池光伏能量轉換實驗
2、環境對光伏轉換影響實驗
3、太陽能電池直接負載實驗
4、控制器工作原理實驗
5、控制器的過沖保護實驗
6、控制器的過放保護實驗
7、控制器的兩種輸出模式實驗
8、逆變器的低壓保護實驗
9、逆變器的過壓保護實驗
10、逆變器輸出實驗
11、太陽能光伏系統電器負載實驗
12、光伏控制型太陽能系統發電實驗
