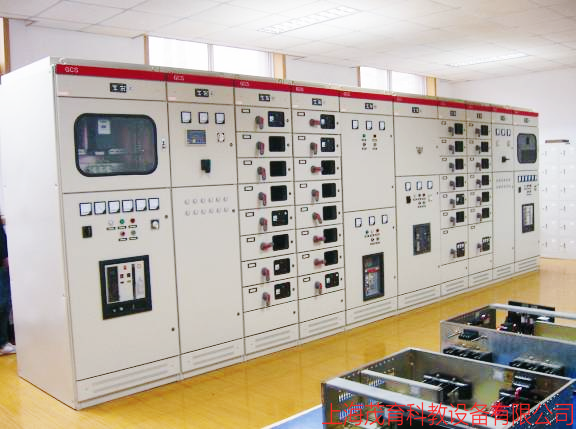

MY-DQ12高低壓供配電技術成套實驗設備



高低壓供配電技術成套實驗設備包括10/0.4kV變配電系統。通過在高低壓供電實訓裝置上的實訓和實習,使學生了解和掌握電力供電系統的基礎知識,熟悉高、低壓供電各個環節及一、二次電氣設備的基本結構、工作原理和功能,能正確分析中小型工廠變配電系統一、二次接線圖,掌握電力負荷及短路電流計算的初步能力,并能看懂電氣安裝圖,掌握車間變配電所、配電線路的設計方法及基本內容,具有安全用電、節約用電的基本知識,培養學生解決供電系統問題的能力,提高學生動手能力和實踐能力,為畢業設計和以后的工作打下較好的基礎。
  通過低壓成套開關設備的實訓,學生能具備正確設計、安裝、檢查、使用供電系統的綜合能力;掌握框架斷路器、塑殼斷路器、接觸器、電流互感器的選擇方法、作用、安裝方法與要點;掌握無功補償電容器、自動補償控制器及其它配套電器的選擇方法、作用、控制、安裝方法與要點。
二、設計符合下列標準:
1、IEC439-1 低壓成套開關設備和控制設備
2、GB7251 低壓成套開關設備和控制設備
3、JB/T9661-1999 低壓抽出式成套開關設備等表準
三、柜內設備清單表
高低壓供配電技術實驗裝置包括10/0.4kV變配電系統,通過在高低壓供電實驗裝置上的實訓和實習,使學生了解和掌握電力供電系統的基礎知識,熟悉高、低壓供電各個環節及一、二次電氣設備的基本結構、工作原理和功能,能正確分析中小型工廠變配電系統一、二次接線圖,掌握電力負荷及短路電流計算的初步能力,并能看懂電氣安裝圖,掌握車間變配電所、配電線路的設計方法及基本內容,具有安全用電、節約用電的基本知識,培養學生解決供電系統問題的能力,提高學生動手能力和實踐能力,為畢業設計和以后的工作打下較好的基礎。
通過低壓成套開關設備的實訓,學生能具備正確設計、安裝、檢查、使用供電系統的綜合能力;掌握框架斷路器、塑殼斷路器、接觸器、電流互感器的選擇方法、作用、安裝方法與要點;掌握無功補償電容器、自動補償控制器及其它配套電器的選擇方法、作用、控制、安裝方法與要點。
四、柜內設備清單表:
序號 名稱 規格型號 單位 數量
高壓部分:
1、電源主開關進線柜 1
1 高壓隔離開關   1
2 高壓電流互感器 LZZBJ9-12-200/5 3
3 氧化鋅避雷器 HY5WZ-17/45 3
4 帶電顯示裝置 DXN-10/T 1
5 穿墻套管   3
6 絕緣支柱   3
7 柜體 XGN2650*1100 *1200 mm 1
低壓部分
1、低壓進線柜 GGD-2200*800*800 1
1 隔離開關 HD13BX/-600/31 1
2 萬能式斷路器 DW15-630/3熱電磁式電動 1
3 電流電壓表 42L6-A.V 4
4 電流互感器 BH-400/5 4
5 熔斷器 RT18-32A 3
6 浪涌保護器 100/4P 1
7 萬能轉換開關 LW5-16D/YH3/3 1
8 柜體 GGD-2200*800*800 1
2、低壓計量柜 GCK-2200*800*800 1
1 隔離開關 HD13BX/-600/31 1
2 智能斷路器 DW45-630/3 垂直固定式 1
3 智能數顯多功能表   1
4 電流互感器 BH-400/5 4
5 熔斷器 RT18-32A 3
6 浪涌保護器 40KA/4P 1
7 柜體 GCK-2200*800*800 1
3、固定抽屜式出線柜 GCK-2200*800*800 1
1 電流互感器 BH-A 3
2 智能數顯編程電流表   3
3 塑殼斷路器 NM1-400400/A/3300 2
4 塑殼斷路器 NM1-225/225A/3300 1
5 塑殼斷路器(電動式) NM1-100/100A/3300 2
6 柜外操作機構 CM1 型 3
7 板后接線裝置 CM1 型 3
8 柜體 GCK-2200*1000*800 1
4、固定抽屜式電容柜 GCK-2200*800*800 1
1 熔斷式隔離開關 QSA-200A/3P 1
2 信號燈 AD11-22 6
3 電容切換接觸器 CJ19-65/ 1
4 電容切換接觸器 CJ19-40/ 1
5 電容切換接觸器 CJ19-32/ 2
6 電容切換接觸器 CJ19-25/ 2
7 熱繼電器 JR36-63/3 4
8 熱繼電器 JR36-20/3 2
9 低壓電力補償電容 BSMJ-30KVar/0.45 1
10 低壓電力補償電容 BSMJ-20KVar/0.45 1
11 低壓電力補償電容 BSMJ-15KVar/0.45 2
12 低壓電力補償電容 BSMJ-12KVar/0.45 2
13 電流互感器 BH-200/5 3
14 智能數顯編程三相電流表   1
15 智能數顯編程三相電壓表   1
16 電容補償器 6回路/220V 1
17 氧化鋅避雷器   3
18 柜體 GCK-2200*800*800 1
5、低壓負載柜
1:單相220V電機功率15KW以下單相220V的電動機 單啟動 (CJT1型的交流接觸器)與三相電動機
