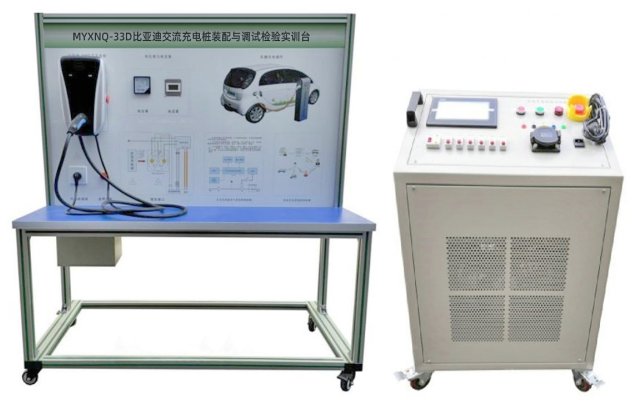

MYXNQ-33D比亞迪交流充電樁裝配與調試檢驗實訓平臺

一、產品簡介
比亞迪交流充電樁裝配與調試檢驗實訓平臺選用新能源汽車比亞迪原廠7KW交流充電裝置系統真實器件制作，可展示充電樁的結構與工作原理，適合于各類院校對充電樁理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、功能特點
1.比亞迪交流充電樁裝配與調試檢驗實訓臺是以比亞迪原車充電系統的基礎上，將慢充接口、慢充線束、車載充電機、動力電池、等電路平面化，關鍵信號均能進行測量，關鍵元件和電路均可以設置故障，真正使學生能體會系統的控制過程，即如何將實現系統喚醒、如何控制繼電器、如何實現監測充電過程。實訓臺配備系統電路原理圖板，學員可直觀對照電路圖和實物，認識和分析工作過程和控制策略；同時系統可進行故障設置.
2.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
3.安裝有大功率電氣負載加載裝置，可以通過擋位開關選擇不同的負荷；系統配套充電電壓顯示表、充電電流顯示表、充電槍溫度、動力電池組溫度等顯示裝置。
4.配備故障設置系統，可對充智能充電樁進行故障設置。
5.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
6.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸：1500*700*1700（長*寬*高）
2.面板外形尺寸：1448×940mm（長*寬）
3.移動腳輪：100*60mm
4.工作電源：AC220V
5.充電功率：7KW，帶電壓表，電流表。
四、實訓實驗項目
1.電動汽車充電系統結構組成及工作原理教學與實訓。
2.電動汽車充電系統的充電方法教學與實訓。
3.交流220V電壓的檢測方法教學與實訓。
4.充電電流的檢測方法教學與實訓。
5.電動汽車充電系統常見故障診斷教學與實訓。
6.國標交流充電座管腳定義教學與實訓。
7.高壓安全操作教學與實訓。
五、基本配置
漏電開關1個、溫控開關4個、空氣開關1個、漏電保護器1個、交流接觸器1個、充電負載模擬器1套、智能控制面板1個、國標電負載接口1套、充電槍1套、充電槍座1個、急停開關1個、充電負載電壓表1個、充電負載電流表1個、充電負載溫度表1個、充電槍座溫度表1個、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備說明書。
