高低壓配電實驗實訓平臺

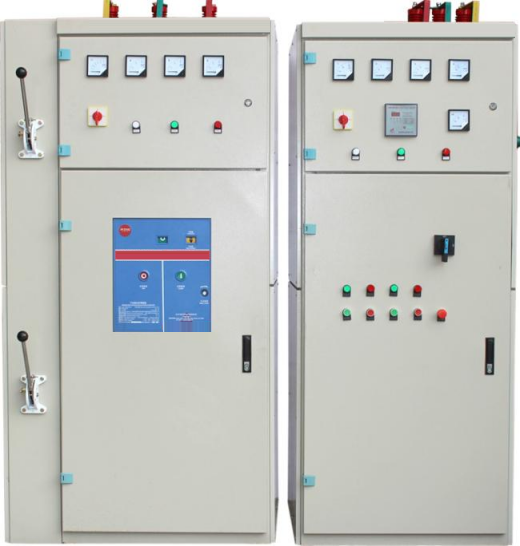

MY-DQ12C 高低壓配電實驗實訓平臺-介紹：

一、主要技術參數
1、額定絕緣電壓：直流660V
2、額定工作電壓：交流380V
3、輔助電路額定工作電壓：交流380V、220V
4、母線額定電流：100A
5、分支母線額定電流：10~16A；
6、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
二、結構特征
1、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
3、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
三、系統配置：

序號	設備名稱	型號	數量（套）	用途	功能要求	主要性能及技術指標
1	高壓模擬開關柜	GCK	1	高壓進線電源控制	1、帶有上、下高壓隔離開關 2、帶有真空斷路器 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、前后開有觀察窗 8、進線方式：上下均可進出 9、高壓電壓互感器（模擬） 10、高壓電流互感器 11、過電流繼電器 12、中間繼電器 13、信號繼電器 14、模擬變壓器	1、電流互感器： 2、電壓互感器： 3、真空斷路器： 4、高壓隔離開關： 5、過流繼電器： 6、中間繼電器： 7、信號繼電器： 8、電壓表（指針式）：4L6-V 9、電流表（指針式）：4L6-A
2	低壓出線柜	GCK	1	動力控制	1、帶有隔離開關（隔離開關帶熔斷器，板前操作） 2、出線開關（板前操作） 3、支路控制開關（三路輸出） 4、前后開有觀察窗 5、三相有功表 6、三相無功表 7、三相功率因數表 8、電力電容器	1、隔離開關（帶熔斷器）：QSA 2、出線開關：DW10-630/100A框架式空氣斷路器 3、塑殼開關：AAM1

四、實驗項目
1、高壓開關柜及其高壓電器的認識實驗
2、低壓開關柜及其低壓電器的認識實驗
3、真空斷路器的檢修
4、真空斷路器控制實驗
5、萬能斷路器的檢修
6、高壓開關柜的檢修
7、隔離開關的檢修
8、電壓互感器的檢修
9、電流互感器的檢修
10、高壓熔斷器的檢修
11、低壓斷路器的檢修
12、塑料外殼式斷路器的檢修
13、拆裝、檢修交流接觸器
14、過流繼電器的檢修
15、中間繼電器的檢修
16、電流表的檢修及認識實驗
17、電壓表的檢修及認識實驗
18、三相功率因數表的檢修及認識實驗
19、三相有功表的檢修及認識實驗
20、三相無功表的檢修及認識實驗
21、無功功率補償器的檢修及特性實驗
22、電力電容器的檢修及認識實驗
23、無功補償?shù)牟僮骷疤匦詫嶒?br /> 24、漏電開關的特性實驗
25、交流接觸器的電氣特性實驗
26、熱繼電器的電氣特性實驗
27、電源控制起停實驗
28、電力系統過流保護協調與控制實驗
29、正常運行的抄表實驗
30、正常運行時的監測實驗
