電路分析實驗箱-受控源特性測試

一、實驗?zāi)康?/strong>
1.熟悉四種受控電源的基本特性，掌握受控源轉移參數的測試方法。
2.加深對受控源的認識和理解。
二、原理說明
1.電源有獨立電源（如電池、發電機等）與非獨立電源（或稱為受控源）之分。
受控源與獨立源的不同點是：獨立源的電勢ES或電激流IS是某一固定的數值或是時間的某一函數，它不隨電路其余部分的狀態而變。而受控源的電勢或電激流則是隨電路中另一支路的電壓或電流而變的一種電源。
受控源又與無源元件不同，無源元件兩端的電壓和它自身的電流有一定的函數關系，而受控源的輸出電壓或電流則和另一支路（或元件）的電流或電壓有某種函數關系。

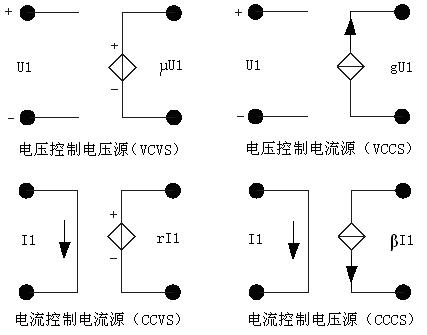

2.獨立源與無源元件是二端器件，受控源則是四端器件，或稱為雙口元件。它有一對輸入端（U1、I1）和一對輸出端（U2、I2）。輸入端可以控制輸出端電壓或電流的大小。施加于輸入端的控制量可以是電壓或電流，因而有兩種受控電壓源（即電壓控制電壓源VCVS和電流控制電壓源CCVS）和兩種受控電流源（即電壓控制電流源VCCS和電流控制電流源CCCS）。它們的示意圖見圖7-1。

圖7-1
3.當受控源的輸出電壓（或電流）與控制支路的電壓（或電流）成正比變化時，則稱該受控源是線性的。
理想受控源的控制支路中只有一個獨立變量（電壓或電流），另一個獨立變量等于零，即從輸入口看，理想受控源或者是短路（即輸入電阻R1 = 0，因而U1 = 0）或者是開路（即輸入電導G1 = 0，因而輸入電流I1 = 0）；從輸出口看，理想受控源或是一個理想電壓源或者是一個理想電流源。
4.控制端與受控端的關系式稱為轉移函數。
四種受控源的轉移函數參量的定義如下：
（1）壓控電壓源(VCVS)： U2= f (U1)，μ= U2/U1        稱為轉移電壓比。
（2）壓控電流源(VCCS)： I2= f (U1)，gm= I2/U1 稱為轉移電導。
（3）流控電壓源(CCVS)： U2= f (I1)，rm= U2/I1   稱為轉移電阻。
（4）流控電流源(CCCS)： I2= f (I1)，α= I2/I1      稱為轉移電流比（或電流增益）。
三、實驗設備
序號 名稱 型號與規格 數量 備注
1 可調直流穩壓電源   1
2 可調恒流源   1
3 直流數字電壓表   1
4 直流數字毫安表   1
5 可變電阻箱   1
6 受控源實驗電路板   1
四、實驗內容
1.測量受控源VCVS的轉移特性U2 = f（U1）及負載特性U2 = f (IL)，實驗線路如圖7-2。

圖7-2
（1）不接電流表，固定RL = 1KΩ，調節穩壓電源輸出電壓U1，測量U1及相應的U2值，記入表7-1。在方格紙上繪出電壓轉移特性曲線U2 = f (U1)，并在其線性部分求出轉移電壓比μ。
表8-1
U1( V ) 0 1 2 3 4 5 6 7 8 μ
U2( V )
（2）接入電流表，保持U1 = 3V，調節RL可變電阻箱的阻值，測U2及IL，繪制負載特性曲線U2 = f (IL)。
RL(Ω) 50 70 100 200 300 400 500 ∞
U2(V)
I2( mA )
 2.受控源VCCS的轉移特性IL = f (U1)及負載特性IL = f (U2)，實驗線路如圖7-3。

圖7-3
（1）固定RL = 1KΩ，調節穩壓電源的輸出電壓U1，測出相應的IL值，繪制IL = f (U1)曲線，并由其線性部分求出轉移電導gm。
U1( V ) 2.8 3.0 3.2 3.5 3.7 4.0 4.2 4.5 gm
IL( mA)
（2）保持U1 =3V，令RL從大到小變化，測出相應的IL及U2，繪制IL = f (U2)曲線。
RL(KΩ) 1 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0
IL( mA )
U2( V )
測量受控源CCVS的轉移特性U2 = f (I1)與負載特性U2 = f (IL)，實驗線路如圖7-4。

圖7-4
（1）固定RL = 1KΩ，調節恒流源的輸出電流IS，使其在0.05～0.7mA范圍內取8個數值，測出U2值，繪制U2 = f (I1)曲線，并由其線性部分求出轉移電阻rm。
Is (mA)                 rm
U2 (V)
（2）保持IS = 0.5mA，令RL值從1KΩ增至8KΩ，測出U2及IL，繪制負載特性曲線U2 = f (IL)。
RL (KΩ)
U2 (V)
IL ( mA )
3.測量受控源CCCS的轉移特性IL = f (I1)及負載特性IL = f (U2)，實驗線路如圖7-5。

圖7-5
（1）固定RL = 1KΩ，調節恒流源的輸出電流IS，使其在0.05～0.7mA范圍內取8個數值，測出IL，繪制IL = f (I1)曲線，并由其線性部分求出轉移電流比α。
I1(mA)               α
IL(mA)
（2）保持IS = 0.05mA，令RL值從0，100Ω，200Ω增至20KΩ，測出IL，繪制IL = f (U2)曲線。
RL(KΩ) 0 0.2 0.4 0.6 0.8 1 2 5 10 20
IL(mA)
U2(V)
五、實驗注意事項
1.每次組裝線路，必須事先斷開供電電源，但不必關閉電源總開關。
2.用恒流源供電的實驗中，不要使恒流源的負載開路。
六、預習思考題
1.受控源和獨立源相比有何異同點？比較四種受控源的控制量與被控量的關系如何？
2.四種受控源中的rm、gm、α和μ的意義是什么？如何測得？
3.若受控源控制量的極性反向，試問其輸出極性是否發生變化？
4.受控源的控制特性是否適合于交流信號？
5.如何由兩個基本的CCVS和VCCS獲得其它兩個CCCS和VCVS，它們的輸入輸出應如何連接？
七、實驗報告
1.根據實驗數據，在方格紙上分別繪出四種受控源的轉移特性和負載特性曲線，并求出相應的轉移參量。
2.對預習思考題作必要的回答。
3.對實驗的結果作出合理的分析和結論，總結對四種受控源的認識和理解。
