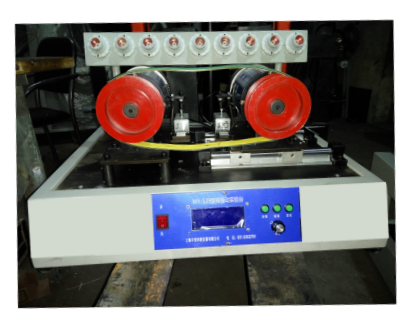

MY-529帶傳動效率測試實驗臺

帶傳動效率測試實驗臺-實驗目的：
1、觀察帶傳動的彈性滑動和打滑現象；
2、了解帶的初拉力、帶速等參數的改變對帶傳動能力的影響，測繪出彈性滑動曲線；
3、掌握轉速、扭矩、轉速差及帶傳動效率的測量方法。
二、性能特點：
1、通過液晶顯示面板讀數或計算機測試分析軟件進行皮帶滑差率和傳動效率的測定，實現兩種實驗手段可作綜合性實驗。
2、可通過計算機測試分析軟件進行傳動過程的模擬，可觀察彈性滑動現象。
3、可更換不同形式的平皮帶輪和三角帶輪，做不同帶傳動的實驗。
三、軟件內容及特點：
1、利用串口實現數據采集系統與電腦之間的通訊；
2、可以實時顯示運動參數的適時變化曲線；
3、實時顯示運動參數和變化曲線、參數采集、分析、自動生成EXCEL表格、實驗結果保存、停止等。
四、造型及表面處理：
1、大氣美觀、實物感強、加工精細；
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑；
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
五、主要技術參數：
1、主動電機調速范圍：0～1800r/min
2、帶輪直徑：D1=D2=86mm
3、包角：a1=a2=1800
4、額定轉矩：T=0.24N.M=2450g.cm
5、電機額定功率：P=80W
6、電源：220V交流/50HZ
7、轉速傳感器 2套
8、測力傳感器 2臺
9、使用說明書及實驗指導書：1本
10、隨機工具：1套
11、配套教學測試軟件：1套
12、外形尺寸：600×280×300(mm)
13、重量：40kg

友情提示：
1、設備驗收：各采購單位收貨時請檢查帶傳動效率測試實驗臺的貨品外觀，核實的帶傳動效率測試實驗臺及配件，拒收處于受損狀態的帶傳動效率測試實驗臺；

2、設備質保：茂育將為各采購單位提供帶傳動效率測試實驗臺說明書，在質保范圍內提供對帶傳動效率測試實驗臺的免費維修，超出條件承諾時提供對帶傳動效率測試實驗臺的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е?/span>帶傳動效率測試實驗臺的選型錯誤或購置帶傳動效率測試實驗臺數量錯誤，造成帶傳動效率測試實驗臺的退換貨要求，將不被接受；

4、設備貨期：對帶傳動效率測試實驗臺的發貨期為參考值，如您需要了解帶傳動效率測試實驗臺的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對帶傳動效率測試實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關帶傳動效率測試實驗臺的技術咨詢。
