| 技術指標 | 說 明 |
|
裝置特點 |

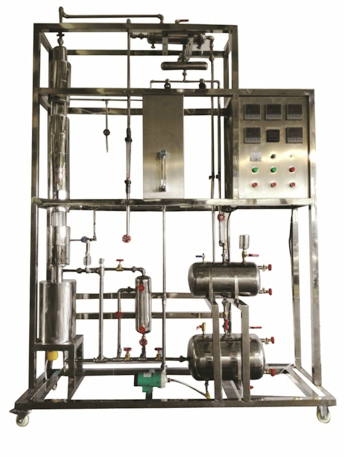

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、塔主體、冷凝器和儲槽均采用304不銹鋼制造，每層篩板塔節都用法蘭連接均可拆卸，工藝精細，制作精良。 4、進料液與塔釜殘液換熱，實現廢熱再利用，體現精餾過程要充分利用熱能的工程化概念。 5、手動和自動方式精確控制回流比，可實現全回流和部分回流操作。 6、采用結構上的巧妙設計控制塔釜液位，以避免電加熱器干燒。 7、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
|
實驗目的 |
1、了解板式塔的基本構造，精餾設備流程及各個部分的作用，觀察精餾塔工作時塔板上的水力狀況。 2、學會識別精餾塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。 3、學習精餾塔性能參數的測量方法，并掌握其影響因素。 4、學習在全回流和部分回流條件下精餾塔效率的測定方法。 5、改變操作條件，確定精餾塔的穩定時間和塔內溫度分度分布。 |
|
設計參數 |
1、常壓操作。 2、精餾塔：不銹鋼篩板塔,開孔率6% 3、全回流：塔板效率30%--60%、單板效率50%。 4、部分回流：塔板效率40%--80%、單板效率40%。 5、上升蒸汽量：2 L/h。 6、回流比：4--∞。 7、塔頂濃度≥80% |
|
公用設施 |
水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂?shù)睦淠骱笈懦觥?br />
電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：乙醇—正丙醇，外配設備：阿貝折光儀、超級恒溫器、乙醇—正丙醇（用戶自配）。 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查數字型篩板塔精餾實驗裝置的貨品外觀，核實的數字型篩板塔精餾實驗裝置及配件，拒收處于受損狀態的數字型篩板塔精餾實驗裝置；
2、設備質保：茂育將為各采購單位提供數字型篩板塔精餾實驗裝置說明書，在質保范圍內提供對數字型篩板塔精餾實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致數字型篩板塔精餾實驗裝置的選型錯誤或購數字型篩板塔精餾實驗裝置數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對數字型篩板塔精餾實驗裝置的發貨期為參考值，如您需要了解數字型篩板塔精餾實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數字型篩板塔精餾實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字型篩板塔精餾實驗裝置的技術咨詢。
