| 分 項 | 說 明 | |||
|
數字型恒壓過濾實驗設備特點 |

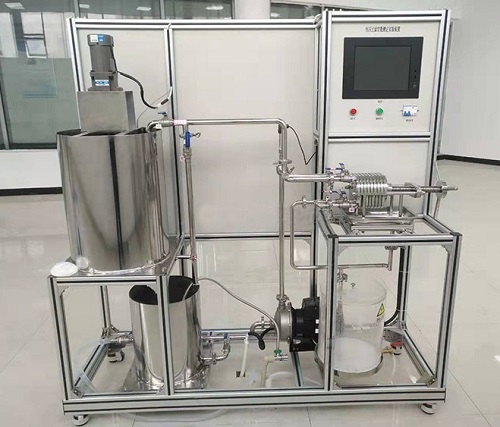

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采都用鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪，體現了整個裝置的工藝完美性。 4、該實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機，能完整地體現了板框壓濾機的構造和操作流程，采用高壓漿料泵將物料注入過濾機，工程化概念強。 5、濾板采用平面螺紋網狀形，結構先進，容易清洗，能有效延長各種濾膜的使用壽命。 6、實驗系統利用帶通訊接口的稱重傳感器讀取對應的瞬時濾液質量，并將濾液質量轉換為體積。 7、產品所有密封部件均采用硅橡膠或氟橡膠（耐酸耐堿）密封圈，耐高溫、耐腐蝕、無毒、無滲漏，設備采用機械壓緊方式，密封性能好。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、中央處理器、觸摸屏、高品質鋁合金型材框架，實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
|||
| 實驗?zāi)康?/strong> |
1、了解板框壓濾機的構造、過濾工藝流程和操作方法。 2、掌握恒壓過濾常數的測定方法，加深對其的概念和影響因素的理解。 3、學習濾餅的壓縮性指數s和物料常數的測定方法。 4、學習用正交試驗法來安排實驗，達到最大限度地減小實驗工作量的目的。 5、學習對正交試驗法的實驗結果進行科學的分析，分析出每個因素重要性的大小，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。 |
|||
| 設計參數 |
1、板框：過濾面積 0.0245m2。 2、過濾壓力：0.1～0.3MPa。 3、過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400 4、壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9--3.5×10-9 5、溫度：0--50℃。 |
|||
|
公用設施 |
1、水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。 2、電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：固體CaCO3，外配設備：秒表。 |
|||
| 主要設備 |
1、304不銹鋼拌漿槽：φ500×600mm。氣動拌漿，常壓。 2、加壓罐：304不銹鋼，氣動拌漿。 3、304不銹鋼板框：共5塊，過濾板框過濾截面Φ100mm。 4、有機玻璃濾液桶：φ200×500mm。 5、濾液量采用稱重傳感器自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，6、也可通過計量槽測定，計量槽由有機玻璃制成，容積：約15L，配刻度管。 7、調速電機：電壓AC220V，功率90W，攪拌器轉速：0-200r/min。 8、壓力傳感器，測量范圍：0-0.25MPa，精度0.5級。 9、宇電AI501（帶485接口）重量數字顯示儀。 10、宇電AI501（帶485接口）溫度數字顯示儀。 11、宇電AI501（帶485接口）壓力數字顯示儀。 12、Pt100熱電阻溫度傳感器 ：0—100℃。 13、不銹鋼離心泵：功率750W，最大流量7.2m3/h。 14、電器：接觸器、開關、漏電保護空氣開關。 15、304不銹鋼管路、管件及閥門。 16、304不銹鋼儀表柜：測控、電器設備在實驗架上。 17、304不銹鋼材質框架1600*500*1800mm(長×寬×高) ，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 板框進口壓力 | 壓力傳感器 | 數字顯示儀表，精度：0.5%FS | 調壓閥（手動） | |
| 濾液體積 | 稱重傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 過濾時間 | 時間控制器 | 上位機采集 | 無 | |
| 溫度 | PT100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、重量、時間、壓力等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
友情提示：
1、設備驗收：各采購單位收貨時請檢查數據型恒壓過濾實驗裝置的貨品外觀，核實的數據型恒壓過濾實驗裝置及配件，拒收處于受損狀態的數據型恒壓過濾實驗裝置；
2、設備質保：茂育將為各采購單位提供數據型恒壓過濾實驗裝置說明書，在質保范圍內提供對數據型恒壓過濾實驗裝置的免費維修，超出條件承諾時提供對數據型恒壓過濾實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е聰?shù)據型恒壓過濾實驗裝置的選型錯誤或購數據型恒壓過濾實驗裝置數量錯誤，造成數據型恒壓過濾實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對數據型恒壓過濾實驗裝置的發貨期為參考值，如您需要了解數據型恒壓過濾實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數據型恒壓過濾實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數據型恒壓過濾實驗裝置的技術咨詢。
