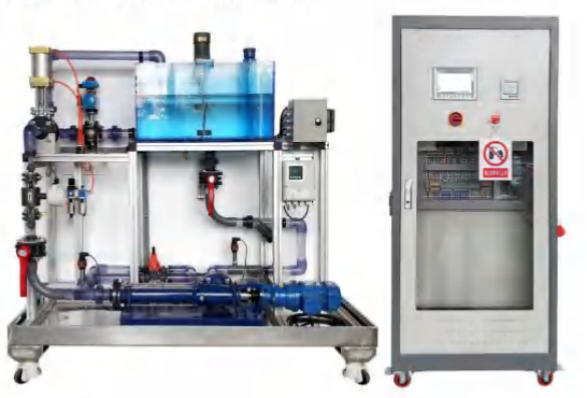

MYLY-69泵管閥實訓裝置

一、MYLY-69 泵管閥實訓裝置-對象系統：
泵管閥系統：是泵站系統的主體單元，通過水泵、管道和閥門的操控，可實現管道流動阻力、管件識辨、離心泵特性、泵拆裝、流量計安裝和四大化工參量的安裝、檢測、顯示等實訓。主要不銹鋼底座，包括水箱、螺杄泵、計量泵、空壓機、攪拌機、氣動刀閘閥、氣動蝶閥、電動調節閥、安全閥、過濾器、隔膜閥、球閥、蝶閥壓力傳感器、電磁流量計、超聲波物位儀、儲氣罐、起源處理元件、電氣控制柜、通斷開關、急停按鈕、多功能電力表、觸摸屏、電流互感器、交換機、交流接觸器、開關電源等，配備拆裝工具等組成。
二、基本配置要求如下：
1、不銹鋼鋼架 1 套。尺寸：180cm×85cm×1780cm；
2、集水池 1 套。尺寸：75cm×45cm×42cm，刻有液位標尺；
3、藥劑池 1 套。尺寸：30cm×30cm×29cm；材料：8mm厚透明有機玻璃板制作；
4、穩流筒 1 套。尺寸：Φ120cm×47cm；材料：透明有機玻璃管制作；
5、螺桿泵 1 臺。分體式（定子分瓣成型）；電源：AC380V 50Hz；功率：0.75KW；流量：800L/h ；
6、計量泵 1 臺。電磁隔膜式；電源：AC220V 50Hz；功率：16W；流量：15L/h ；
7、空壓機 1 臺。電源：AC220V 50Hz；功率：0.55KW；排氣量：118L/min ；
8、攪拌機 2 臺。電源：AC220V 50Hz；功率：60W和25W，由電機、聯軸器和攪拌桿組成；
9、氣動刀閘閥 1 臺。規格：DN50，材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和磁性開關，可反饋閥門啟閉狀態 ；
10、氣動蝶閥 1 臺。對夾式，規格：DN40；材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和回信器，可反饋閥門啟閉狀態；
11、電動調節閥 1 臺。規格：DN40；材質：不銹鋼；輸入信號：4～20mA；
12、安全閥 1 個。雙由令，規格：DN15；材質：PVC；耐壓：1MPa；
13、過濾器 1 個。雙由令，規格：DN40；材質：透明PVC；
14、隔膜閥 1 個。雙由令，規格：DN15；材質：PVC；
15、球閥 1 個。雙由令，規格：DN40；材質：PVC ；
16、蝶閥 1 個。對夾式，規格：DN40；材質：PVC；
17、壓力傳感器 2 個。數顯式，電源：DC24V；測量范圍：-1～10Bar；輸出信號：0～10V，連接：G1/2陽螺紋；
18、電磁流量計 1 臺。電源：AC220V 50Hz；測量范圍：0～2m3/h；輸出信號：4～20mA ；
19、超聲波物位儀 1 臺。電源：DC24V；測量范圍：0～1m；輸出信號：0～10V；盲區：<0.06m ；
20、儲氣罐 1 個。材質：不銹鋼；容積：0.5L；耐壓：1.2MPa；
21、起源處理元件 1 套調壓范圍：0.15～0.9MPa；自動排水。
三、操作實訓系統：
設備實訓操作拆裝以及維護保養。
1、操作實訓工具1套。包含卷尺、梅花開口兩用扳手套裝、活口扳手、生料帶、內六角扳手組合套裝、電工工具組合套裝、插線板、萬用表、烙鐵架、電工膠帶、盤根取出器、管鉗、吊帶等；
2、操作臺1個。尺寸：1500mm×800mm×821mm ；
3、移動式小吊機1臺。歐式移動小吊機，500KG；
4、可移動工具柜1個。鈑金材質制作，帶腳輪。
四、電氣控制系統：
用于現場信號采集顯示、運行狀態指示、執行器控制和系統動力控制。主要由電氣控制柜、通斷開關、空氣開關、觸摸屏、急停開關、電流互感器、多功能電力表、PLC可編程控制器、繼電器、交流接觸器、變頻器、調速器、警示牌和監控軟件等組成，基本配置要求如下：
1、電氣控制柜1套。尺寸：80cm×60cm×180cm；材料：鋼板靜電噴塑工藝；
2、通斷開關1個。額定工作電壓：AC380V；額定工作電流：32A；額定絕緣電壓：400V；安裝方式：螺釘安裝；極數：4P；N極模塊：有；使用類別：AC-21B；
3、急停按鈕1個。LAY16系列，紅色：型號：Φ22-LAY16-CR11,操作方式：緊急式,觸頭結構：復合按鈕；
4、多功能電力表1個。HXDZ系列三相綜合電量表，應用數字采樣技術，對三相電氣線路中的相電壓、線電壓、相電流、線電流、有功功率、無功功率、視在功率、頻率、功率因數、等進行實時測量顯示。電源：220VAC，功耗≤5W，工作溫度-10～50℃，測量范圍：輸入電壓0～500V/AC，電流0.03～5A/AC，頻率45～65Hz；
5、觸摸屏1個。精簡面板，按鈕式/觸摸式操作，7”TFT顯示屏，65535顏色，PROFINET接口，輸入電壓24VDC，支持EtherNer/IP協議和MODBUS，每臺設備最大變量數800，每副圖片最大變量數100，可組態最大圖片數量250；
6、空開1個，3P 20A；
7、空開2個，2P 10A；
8、電流互感器1個，三相組合式；
9、交換機1個，此交換機針對10/100Mbit/s；用于架設小型星狀或線狀結構，帶有LED診斷，輸入電壓為24VDC，額度功率1.68W，帶有5個10/100Mbit/s雙絞線端口及RJ45插座；
10、交流接觸器1個。線圈電壓220V，線圈額定電流6A，額定頻率50Hz；
11、開關電源1個。輸入電壓220VAC，輸出電壓DCS24，輸出電流5A，額定功率120W，工作溫度-20℃～70℃；
12、PLC可編程控制器1個。知名品牌的PLC可編程控制器，輸入電壓220VAC，帶有400mA輸出電流，它可用作負載電源，14點集成24V直流數字量輸入，10點集成數字量輸出，24V直流或繼電器，2點集成模擬量輸入0～10V，2點集成模擬量輸出0～20mA，4點脈沖輸出，頻率最高100KHz，PWM輸出，頻率最高100KHz，2個集成以太網接口，6個快速計數器；可通過附加通信接口拓展，通過附加通信接口擴展，例如，RS485 或 RS232，通過信號板使用模擬或數字信號直接在 CPU 上擴展，通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展。可選存儲器擴展（SIMATIC 存儲卡）。PID 控制器，具有自動調諧功能。集成實時時鐘。中斷輸入：對過程信號的上升沿或下降沿作出極高速響應；
13、SM1234 1個。供電為24VDC，功耗2W；4路模擬量輸入，輸入類型為電壓或電流（可兩個選為一組），輸入范圍為±10V、±5V、±2.5V或0～20mA，精度為滿量程的±0.1%/±0.2%；2路模擬量輸出，輸出類型為電壓或電流，輸出范圍±10V或0～20mA，精度為滿量程的±0.3%/±0.6%；
14、變頻器1個。知名品牌工業變頻器，具有結構緊湊、高功率密度等優點，G120C可滿足眾多應用的需求，例如傳送帶、攪拌機、水泵、風機、壓縮機以及一些基本的物料處理機械等。功率:2.2KW，電源電壓：三相380V，I/O-接口： 6DI，2DO，1AI，1AO 集成式安全轉矩切斷現場總線集成：PROFINET-PN 防護等級 IP20/UL，并配有BOP操作板；
15、BOP面板1個。通過基本操作面板BOP-2可實現驅動調試、運行監控以及個性化參數設置。該組件配備兩行屏及菜單導航功能，從而使標準型驅動的調試更加簡潔。通過預設的導航鍵可方便的實現驅動的手動控制，BOP提供專用的切換鍵，用于手自動模式切換。通過直觀的菜單導航可方便的實現變頻器診斷，還支持同型號驅動的批量調試，為此將一臺變頻器的參數復制到BOP-2中，之后可根據需求載入至其他變頻器。BOP-2的運行溫度為0～50℃；
16、內置調速器1個。SK200E；輸入信號：0～10V；
17、繼電器3個。TRS 24VDC 1CO；
18、電容器 2個。CBB61系列，聚丙烯薄膜，容量為4μF±5% 500VAC和2μF±5% 500VAC；
19、插座1個。DEP2-125，工業明裝；
20、工業用插頭1個。DEP2-025；
21、警示牌1套。懸掛式，尺寸：160mm×200mm×1.5mm；
22、監控軟件1套。采用組態軟件設計，包括泵閥操作、數據處理顯示、趨勢曲線、報警處理等；
